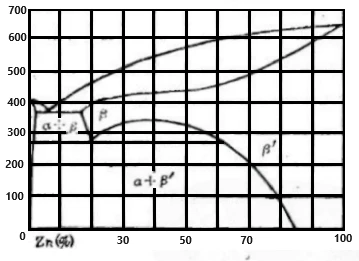

Блокът от цинк-алуминиева сплав е тънка отливка, направена чрез съвместно топене на определено количество чист цинк с определено количество чист алуминий. При производството на горещо поцинковане е трудно да се добави чист алуминий директно към банята с разтопен цинк, тъй като температурата на разтопения цинк е само между 470 и 510 градуса, докато точката на топене на алуминия е 660 градуса. Въпреки това, според диаграмата на двоичното равновесие на цинк и алуминий, когато съставът е приблизително 7% алуминий и 93% цинк, евтектичната температура е само около 380 градуса. Блок от цинк-алуминиева сплав, приготвен с това съотношение, може лесно да се разтвори в разтопената цинкова баня, което прави много по-удобно добавянето на необходимия алуминиев елемент към разтопения цинк по този начин.
В действителното производство, за удобство на изчисляване на съдържанието на алуминий в стопения цинк, блоковете от цинк-алуминиева сплав също се произвеждат със състав от 10% чист алуминий и 90% чист цинк.
